詳細情報 |
|||
温度較差: | -20℃ ~+150の℃ | 湿気範囲: | 20% | 98% RH |
---|---|---|---|
内部材料: | SUS304ステンレス鋼 | 全体寸法(mm): | 1280*1550*2110 |
タイミング機能: | 0.1~999.9 (settable Sの、Mの、H) | 電源: | 380V 50Hz |
ハイライト: | 一定した温度および湿気機械,一定した人工気象室 |
製品の説明

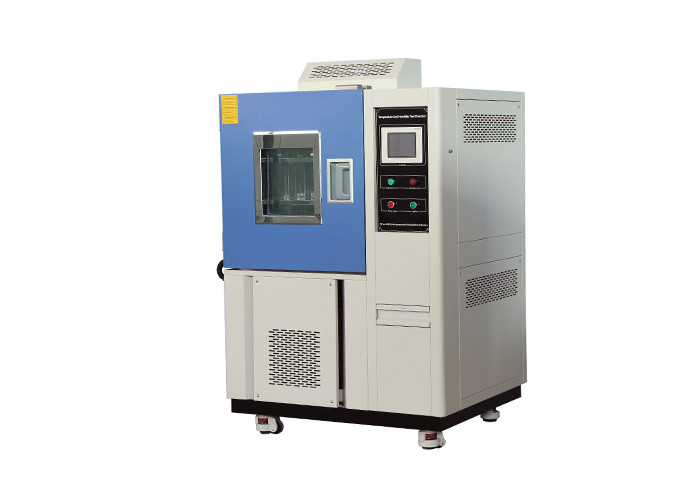

安定性の一定した湿気の温度調整された環境の部屋
記述
安定性の一定した湿気の温度調整された環境の部屋は信頼度試験、プロダクト選択テストを、そしてこの装置テスト提供して、を通した安全性能試験のために適している電子部品のプロダクトの製品信頼性そして品質管理を改善できる。温度の湿気気候上テスト部屋の価格はheat-resistance、冷た抵抗、乾燥抵抗、moisture-resistanceの材料をテストするために適用される。それは作動しやすく編集すること容易なプログラム。それは設定値および操作中の時間を示すことができる。
適用
安定性の一定した湿気の温度調整された環境の部屋の製造業者は電子部品、金属、化学材料、オートメーションの部品、通信モジュール、国防の企業、航空宇宙産業、BGA、PCBの基質、電子破片IC、半導体の陶磁器および高いポリマー材料の完全な試験機である。
主要な技術的な変数
モデル | TH-800 | ||||||||
内のり寸法(mm) | 800*1000*1000 | ||||||||
全体寸法(mm) | 1280*1550*2110 | ||||||||
温度較差 | -20℃ ~+150の℃ | ||||||||
低いタイプ | Ⅰ:-40℃のⅡ:- 70℃ Ⅲ:-86℃ | ||||||||
湿気範囲 | 20% | 98% RH | ||||||||
温度の変動 | ± 0.5の℃ | ||||||||
温度の偏差 | ± 2.0の℃ | ||||||||
湿気の偏差 | ± 2.5% RH | ||||||||
暖房率 | 3つの℃/分 | ||||||||
冷却率 | 1つの℃/分 | ||||||||
コントローラー | プログラム可能な色LCDのタッチ画面のコントローラー | ||||||||
PCリンク、R-232インターフェイス | |||||||||
温度検出器 | PTRプラチナ抵抗PT100Ω/MVのA-class | ||||||||
湿気センサー | 乾燥したおよび湿球センサー | ||||||||
ヒーター | ニクロム ヒーター | ||||||||
冷却装置 | 機械圧縮の冷房装置 | ||||||||
冷凍の単位 | フランスTECUMSEHの圧縮機 | ||||||||
冷却剤 | R404A、R23 | ||||||||
外部材料 | 保護層が付いている鋼板 | ||||||||
断熱材 | ウレタン フォーム | ||||||||
観察窓 | 屋内照明、二重層の熱の安定性のシリコーン ゴムのシーリング | ||||||||
タイミング機能 | 0.1~999.9 (S、M、H) settable | ||||||||
電源 | 380V 50HZ | ||||||||
環境の条件付き | 5℃~+40 ℃ ≤85% RH |
標準機能
●温度調整および表示装置
●湿気制御および表示装置
●調節可能で、取り外し可能な棚付けの2部分。
●底は動く容易さのための4つの足車を取付けブレーキと作用する
●屋内照明の観覧窓
●プログラムは999グループおよび999のセクションに達する
●シリコーンねじプラグが付いているテスト穴
●安全保護システム
●長い時間85 °C/85% RHテストを行うことができる
テスト周期
設計および構造
試験区域
テスト キャビネットの材料は良質SUS304ステンレス鋼である。
シリコーンねじプラグによって密封されるテスト穴(Φ 50mm、Φ125mm)。
温度検出器Pt100プラチナ
乾燥した湿気センサーおよび湿球
調節可能で、取り外し可能な棚の2部分
空気の循環
部屋の作業室の3つの空気の循環ファン。
chip-type風板が装備されている試験区域の実質の壁。空気の循環を達成するために風板の上から流れる空気空気入口への制御空気方向リターン。
冷却装置
機械圧縮の冷房装置
冷凍の単位はフランスTECUMSEHの圧縮機である。
2つの滝の圧縮機
第一段階のための環境に優しい冷却するR404a、
第二段階のためのR23
湿気システム
外的な分離、ステンレス鋼の表面の蒸発の加湿器
自動給水
コントロール パネル
PLCのコントローラー
プログラム可能なカラー ディスプレイのタッチ画面のコントローラー。
プログラムは999グループおよび999のセクションに達する
RS-232 /RS-485インターフェイス、PCリンク、LANネットワーク
